半導體制造的基石：載物臺陶瓷材料詳解

在半導體芯片制造的復雜工藝流程中，載物臺（又稱“靜電卡盤”或“加熱盤”）是晶圓定位、溫控和工藝執行的核心部件。其性能直接關系到工藝均勻性、良率與產能。在這一關鍵位置上，特種陶瓷材料因其不可替代的綜合性能，成為絕對的主流選擇。

為何必須是陶瓷？核心材料優勢

相較于金屬或其他材料，用于載物臺的先進陶瓷具備以下無可比擬的優勢：

1. 卓越的耐腐蝕與等離子體抗性：半導體刻蝕、薄膜沉積等工藝常在強腐蝕性氣體（如Cl?、CF?）和高能等離子體環境中進行。以高純氧化鋁（Al?O?） 和氧化釔（Y?O?） 為代表的陶瓷，具有極高的化學惰性，能抵抗等離子體侵蝕，避免產生顆粒污染，確保工藝腔體潔凈度與長期穩定性。

2. 優異的高溫穩定性與低熱膨脹：在快速升降溫循環（如退火工藝）中，陶瓷載物臺能保持尺寸穩定，不發生形變。其極低的熱膨脹系數與硅晶圓接近，能減少熱應力，防止晶圓翹曲或破裂。

3. 出色的絕緣性與靜電吸附能力：陶瓷是優良的電絕緣體，這是實現靜電卡盤（ESC） 功能的基礎。通過在陶瓷內部嵌入電極，可產生強靜電場，在不使用機械夾具的情況下牢牢吸附晶圓，避免了遮擋和污染，并提升了傳熱效率。

4. 良好的熱導性與均勻性：氮化鋁（AlN） 陶瓷具有極高的熱導率（約170-200 W/mK），是理想的高功率加熱盤材料。它能實現快速、均勻的晶圓溫度控制，對于要求精確溫控的化學氣相沉積（CVD）等工藝至關重要。

5. 高硬度與耐磨性：陶瓷表面硬度高，能承受晶圓頻繁的取放操作，減少表面劃傷和磨損，延長使用壽命。

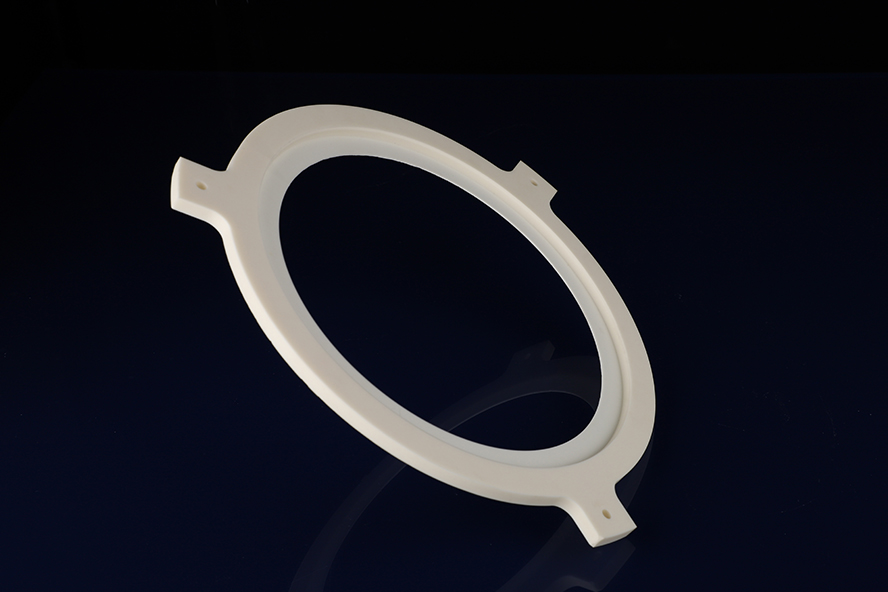

主流陶瓷材料類型及應用領域

根據具體工藝的側重點，主要選用以下兩類陶瓷

關鍵應用領域細分

1. 刻蝕（Etching）：氧化鋁是刻蝕腔靜電卡盤和腔體內襯的主力材料。它必須承受最劇烈的等離子體轟擊和化學侵蝕，保護腔體金屬基材，并維持穩定的射頻（RF）傳輸性能。

2. 薄膜沉積（Deposition）：

   • CVD/ALD：主要使用氮化鋁加熱盤，以實現對晶圓溫度（通常為300-650°C）的精密、均勻控制，保證薄膜沉積的均勻性與質量。

   • PVD：常用氧化鋁靜電卡盤，在較低溫度下穩定固定晶圓，并具備一定的導熱能力。

3. 熱處理（Thermal Processing）：在快速熱處理（RTP）和退火設備中，氮化鋁因其卓越的導熱和耐熱沖擊性能，成為制造承載晶圓的熱板的優選材料。

4. 離子注入（Implantation）：在此過程中，晶圓通常不需要加熱，但需穩定固定并防止電荷積累。氧化鋁靜電卡盤因其可靠的絕緣和吸附性能被廣泛使用。

       氧化鋁、氮化鋁為代表的特種陶瓷，憑借其耐腐蝕、耐高溫、絕緣、導熱及高潔凈度的綜合性能，構成了半導體高端裝備載物臺的核心材料體系。隨著芯片制程不斷向3nm、2nm及更先進節點邁進，對載物臺陶瓷的純度、均勻性、耐用性和功能集成度提出了更高要求，推動著這一細分材料領域持續向高性能化發展。
