氮化鋁與碳化硅在半導體領域的應用對比

             隨著5G通信、電動汽車和人工智能計算的快速發展，傳統硅基材料已逐漸逼近其物理極限，寬禁帶半導體材料迎來黃金發展期。其中，碳化硅（SiC）和氮化鋁（AlN）作為兩種重要的化合物半導體，憑借各自獨特的性能優勢，在半導體產業中扮演著日益關鍵的角色。本文將從材料特性出發，系統梳理兩者在半導體領域的核心應用。

一、材料特性概覽

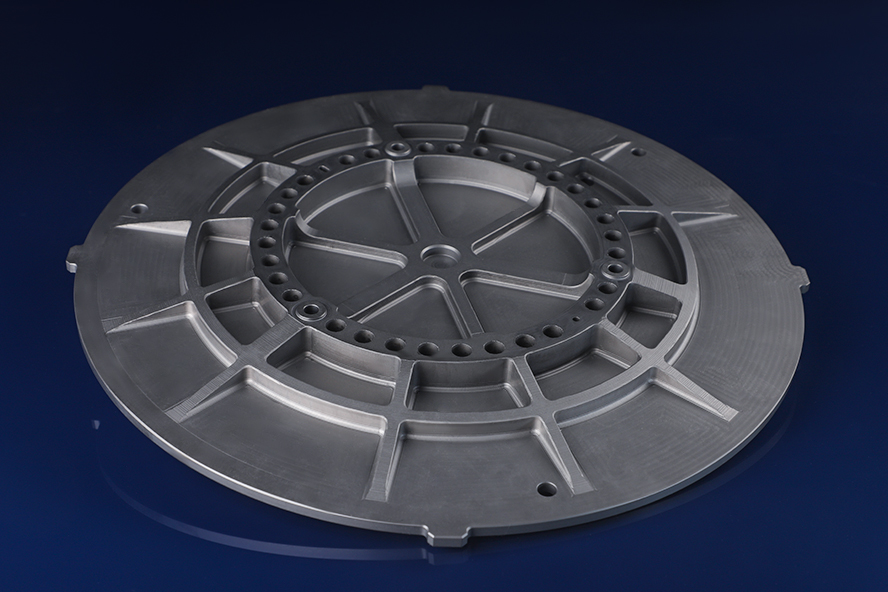

碳化硅（SiC）

碳化硅是由硅和碳組成的寬禁帶半導體材料，禁帶寬度約3.2-3.4 eV。其核心優勢包括：擊穿電場強度為硅的10倍、熱導率為硅的2-3倍、電子飽和漂移速度高。這些特性使SiC非常適合高電壓、大功率應用場景。

氮化鋁（AlN）

氮化鋁屬于超寬禁帶半導體材料，禁帶寬度高達6.2 eV，是典型的“第四代半導體”代表。其最突出的特點是：理論熱導率極高、擊穿電場強度卓越、與氮化鎵（GaN）晶格匹配良好。理論上，AlN功率器件的電力損耗可降至SiC的1/8。

二、碳化硅（SiC）的半導體應用

1. 功率電子：電動汽車與能源基礎設施

碳化硅目前最主要的應用領域是功率電子器件。憑借其高耐壓、低導通電阻和高溫穩定性，SiC MOSFET和二極管已廣泛應用于：

• 電動汽車：主驅逆變器、車載充電機（OBC）、DC-DC轉換器。SiC器件可提升整車效率，延長續航里程-1。

• 可再生能源：光伏逆變器、風力渦輪機、儲能系統變流器。SiC有助于提高能量轉換效率，減小系統體積和重量-1。

• 工業電源：服務器電源、工業電機驅動、不間斷電源（UPS）。

2. 射頻與微波器件：國防與通信

半絕緣型SiC通常作為GaN HEMT器件的襯底材料，利用SiC的高熱導率支撐GaN的高功率密度輸出。這一組合廣泛應用于：

• 雷達系統：有源相控陣?yán)走_(dá)、預警機、戰斗機火控雷達

• 無線通信基站：5G大規模MIMO、衛星通信

據山東大學徐現剛教授團隊的研究，高純半絕緣SiC晶體已成功應用于我軍新一代戰斗機、預警機、東風導彈等國防裝備，解決了核心器件“卡脖子”難題。

3. 先進封裝散熱：AI時代的全新戰場

近期，臺積電正推動一項重大材料轉向——將12英寸碳化硅單晶基板應用于先進封裝散熱載板，以應對AI芯片和高效能計算帶來的高熱流密度挑戰。

• 熱導率優勢：SiC熱導率可達400-500 W/mK，遠超傳統氧化鋁陶瓷基板（20-30 W/mK），可顯著提升3D IC、2.5D封裝結構的散熱能力。

• 應用方向：導電型SiC作為散熱基板，半絕緣型SiC探索用于中介層（Interposer），提供電性隔離與熱傳導兼顧的解決方案。

4. 半導體激光器封裝

研究表明，采用SiC作為過渡熱沉封裝高功率半導體激光器，其熱阻比傳統AlN熱沉低14.7%，輸出功率提升約6%，顯示出更好的散熱性能和功率輸出水平。

三、氮化鋁（AlN）的半導體應用

1. 深紫外發光器件（UVC-LED）

氮化鋁是當前深紫外LED最理想的襯底材料。其超寬禁帶直接對應深紫外波段發光，且與AlGaN外延層晶格匹配，可顯著降低位錯密度。

• 松山湖材料實驗室的研究表明，基于AlN單晶復合襯底，可將商用UVC-LED中約3 μm的氮化鋁緩沖層大幅降至150 nm，極大降低生產成本。

• AlN單晶襯底已實現UVC-LED的規模化生產，現有產能達年產數千片2英寸襯底。

2. 高功率電力電子器件

氮化鋁在功率半導體領域展現出超越SiC和GaN的理論潛力：

• 超低損耗：日本名古屋大學和旭化成的研究團隊成功制備AlN pn結二極管，理論計算顯示其電力損失可降至SiC的1/8。

• 超高壓器件：基于AlN單晶復合襯底的HEMT功率器件，耐壓能力已突破10 kV，開啟了GaN功率器件進入中高壓應用領域的可能性。

• 高溫穩定：AlN極高的鍵合強度使其能夠在太空、深海、沙漠等極端環境中長期穩定工作。

3. 高頻通信器件（Post-5G/6G）

日本NTT近期實現了全球首例AlN基高頻晶體管的毫米波頻段成功運作：

• 性能指標：AlN在高輸出功率高頻元件中的性能指數（崩潰電場×電子飽和速度）約為GaN的5倍。

• 技術突破：通過極化摻雜AlGaN通道結構和優化電極接觸，成功在鋁組成高達85%的AlN系晶體管中實現79 GHz的毫米波頻段功率放大，創下AlN晶體管最高紀錄。

• 應用前景：助力Post-5G時代無線通信覆蓋范圍擴大、數據傳輸高速化。

4. 微機電系統（MEMS）

AlN具有優異的c軸高頻壓電特性，適用于高頻MEMS器件：

• 基于AlN單晶薄膜的表面聲波諧振器在2.38 GHz頻段實現高達3731的品質因子，并在4.00 GHz成功激發橫向體波。

5. 高電子遷移率晶體管（HEMT）

美國康奈爾大學在AlN單晶襯底上成功研制出AlN/GaN/AlN量子阱HEMT器件：

• 通過δ摻雜技術實現高電子密度、高遷移率與低面電阻的協同優化

• 標志著氮化物半導體器件設計從傳統摻雜工程向極化工程的重要轉變

四、總結

碳化硅和氮化鋁同屬于寬禁帶/超寬禁帶半導體家族，但在半導體產業中扮演著互補而非替代的角色：

• 碳化硅（SiC）是當下解決高功率、高電壓應用的主力軍，在電動汽車、能源基礎設施領域已證明其價值，同時正憑借高熱導率向先進封裝散熱這一全新戰場拓展。

• 氮化鋁（AlN）則是面向未來的超高性能材料，在深紫外發光、超高壓功率、毫米波通信等前沿領域展現出SiC無法企及的潛力。隨著大尺寸單晶襯底技術的突破，AlN正站在大規模產業化的臨界點上。
