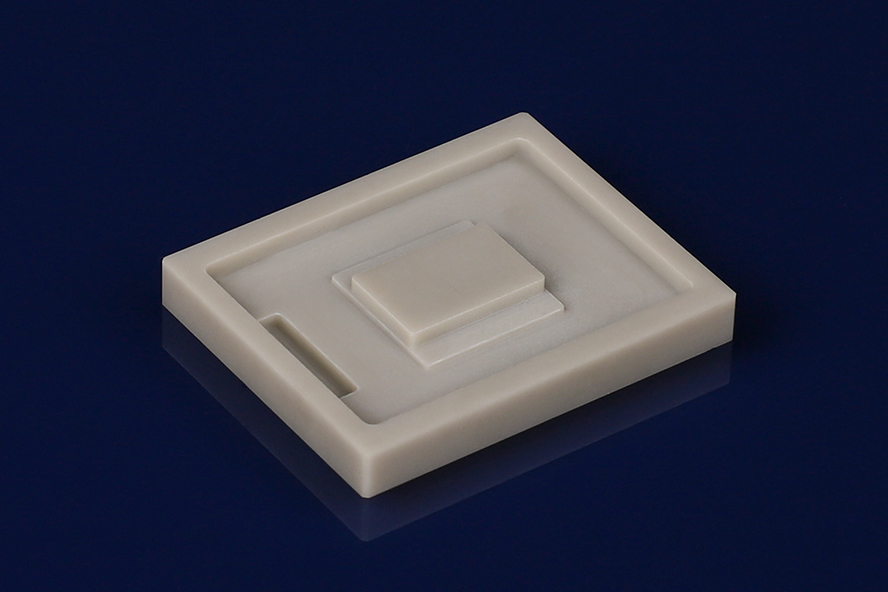

半導體設備中的氮化鋁導熱塊

一、 核心材料：氮化鋁陶瓷

氮化鋁是一種高性能的陶瓷材料，其核心特性完美契合了半導體設備的高端需求：

1. 極高的導熱率：這是它最核心的優勢。氮化鋁的導熱系數通常在 150-220 W/(m·K) 之間，遠高于大多數金屬和普通陶瓷（如氧化鋁約30 W/(m·K)），是理想的導熱介質。

2. 優異的電絕緣性：與高導熱性的金屬（如銅、鋁）不同，氮化鋁是絕緣體。這對于需要電氣隔離的半導體應用至關重要，可以避免短路和信號干擾。

3. 與硅相匹配的熱膨脹系數：氮化鋁的熱膨脹系數 (CTE) 與硅晶圓非常接近。這意味著在溫度劇烈變化時，導熱塊和其承載的硅片/芯片會同步膨脹收縮，極大減少了熱應力，防止晶圓翹曲或開裂。

4. 高強度和硬度：具有良好的機械性能，能在高壓、高頻操作下保持形狀穩定。

5. 耐高溫和耐腐蝕：能夠承受半導體工藝中常見的等離子體、高溫和化學環境。

二、 主要功能與作用

在半導體設備中，氮化鋁導熱塊的核心使命是 “精準的溫度控制”，具體體現在：

1. 高效散熱：將芯片、晶圓或關鍵部件（如激光器、射頻源）產生的熱量迅速導出，防止過熱導致性能下降、參數漂移或永久損壞。

2. 等溫化：作為一塊高熱導率的基板，它能使安裝在其表面的部件溫度分布更均勻，消除局部熱點，確保工藝或測試的一致性。

3. 溫度穩定平臺：在許多測試和工藝中，需要將樣品精確維持在某個溫度（如85°C高溫測試，或-40°C低溫測試）。導熱塊可以快速響應溫控系統的變化，并將溫度均勻、穩定地傳遞給樣品。

4. 電氣隔離下的導熱：在需要高電位差或避免接地環路的情況下，提供導熱而不導電的完美解決方案。

三、 典型應用場景

1. 半導體測試設備：

   • 探針臺和測試座：導熱塊常被集成在芯片測試座上。在晶圓級測試或成品測試時，導熱塊確保測試芯片的溫度快速達到并穩定在設定的測試溫度（從低溫到高溫），保證測試數據的準確性。

   • 老化測試：在高溫老化爐中，承載芯片的板卡或模塊上會使用氮化鋁導熱塊來均勻分布熱量，加速老化過程并提高一致性。

2. 光刻機：

   • EUV光刻機：內部用于固定和冷卻光學元件的精密部件，可能采用氮化鋁材料，以確保在極高能量密度的極紫外光照射下，光學元件的熱形變最小，維持成像精度。

   • 光源模塊：高功率激光或等離子體光源產生大量熱量，需要高效的絕緣導熱介質來冷卻電極或窗口。

3. 薄膜沉積和刻蝕設備：

   • 靜電吸盤：雖然靜電吸盤表面通常使用氧化鋁或氮化鋁陶瓷，但其內部或基座部分可能集成氮化鋁導熱層，以優化從晶圓到冷卻液的熱傳遞路徑。

   • 射頻電極和窗口：在等離子體工藝腔體內，需要導入射頻功率的電極或觀察窗既要導熱，又要絕緣，氮化鋁是理想選擇。

4. 功率半導體模塊：

   • 在封裝領域，氮化鋁陶瓷基板（直接鍍銅覆銅陶瓷基板，即AlN-DBC/DBA）被廣泛用于IGBT、SiC等大功率器件的封裝，作為芯片的承載體和散熱通道。

四、 制造與設計要點

• 精密加工：氮化鋁硬度高且脆，需要用到金剛石磨具進行研磨、切割和鉆孔，以達到微米級的尺寸和平整度公差。表面粗糙度要求極高（Ra < 0.4 μm），以確保與熱源的良好接觸。

• 金屬化：為了與其他金屬部件焊接或連接，需要在氮化鋁表面進行金屬化處理，常見方法有鉬錳法、薄膜沉積 或 活性金屬釬焊，形成可靠的、導熱良好的金屬層（如鎳、金、銅）。

• 集成流道：在一些高級應用中，導熱塊內部會直接加工出復雜的微通道，讓冷卻液（如去離子水）直接流經其內部，實現極限散熱能力。
